工廠的抽風要怎麼設計?

交由專業廠商設計是最佳方案，請廠商提供集氣罩、風管、風量的設計與計算，除了此之外，再請廠商提供客戶實績，讓抽風設計一次做好，不需要在事後與不專業廠商有工程糾紛。

但我們還是可以了解一下，抽風要怎麼設計，才能正確篩選出專業的好廠商。

工廠抽風系統的設計是一項關鍵任務，關係到生產效率、作業安全與員工健康。以下是設計抽風系統（排風系統）時應考慮的主要步驟與要素：

一、確定設計目標

•控制污染物（如粉塵、油煙、化學氣體）

•排熱降溫（降低機器與環境溫度）

•提供新鮮空氣與通風

•滿足法規要求（例如《勞工安全衛生法》）



 二、收集必要資訊

1.廠房基本資料

(1)面積、層高、結構（是否有吊頂、隔間）

(2)機台與作業區分布圖

2.污染源種類與強度

(1)是熱源？油煙？化學氣體？粉塵？

(2)每小時排放量是多少？持續還是間歇？

3.員工作業動線與停留區域

(1)哪些區域人員最多？風速會否影響作業？

4.外部氣候條件

(1)外氣溫度與濕度（影響進風口設計與冷卻效率）



三、風量與風速計算

1.風量估算方式（Q）

Q=A×VQ = A \times V

(1)Q：風量（m³/min 或 CFM）

(2)A：集氣罩開口面積（m²）

(3)V：風速（m/min）

2.參考常見風速值

污染物類型 推薦面風速

焊煙 0.5–1.0 m/s

油煙 0.8–1.2 m/s

粉塵 1.0–2.0 m/s

熱氣/水蒸氣 0.5–1.0 m/s

3.換氣次數（ACH）參考

(1)一般廠房：6–12 次/小時

(2)高污染區域：15–30 次/小時



四、系統組成設計

1.局部抽風（Source Capture）

(1)集氣罩、管道、抽風機

(2)適用：焊接、拋光、噴漆等點源污染

2.全面換氣（General Ventilation）

(1)大型風扇、排風扇、屋頂通風機

(2)適用：高溫廠房、大面積粉塵或氣體分布

3.進風系統

(1)保持室內微負壓（進風略小於排風）

(2)可加入過濾/冷卻功能（如濕簾、空調）



五、設備選型與配置

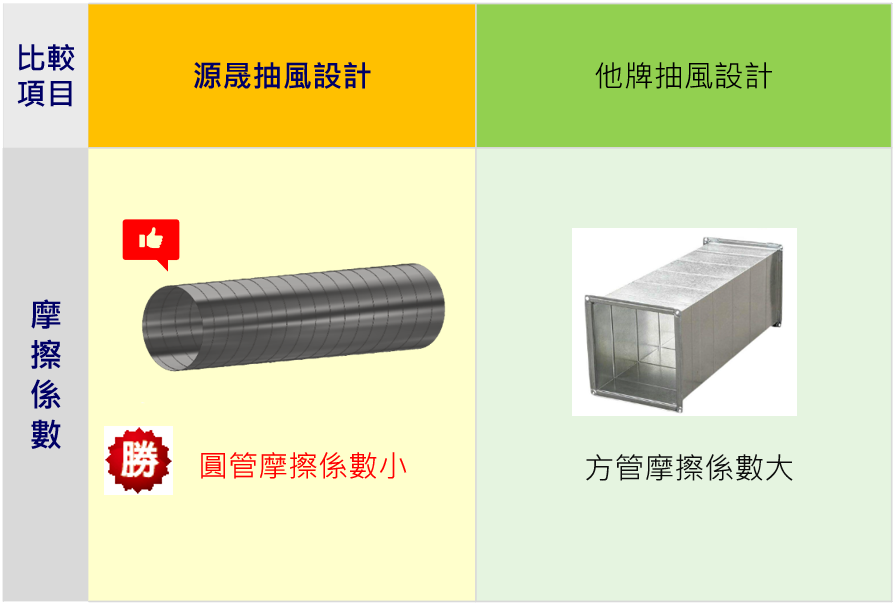

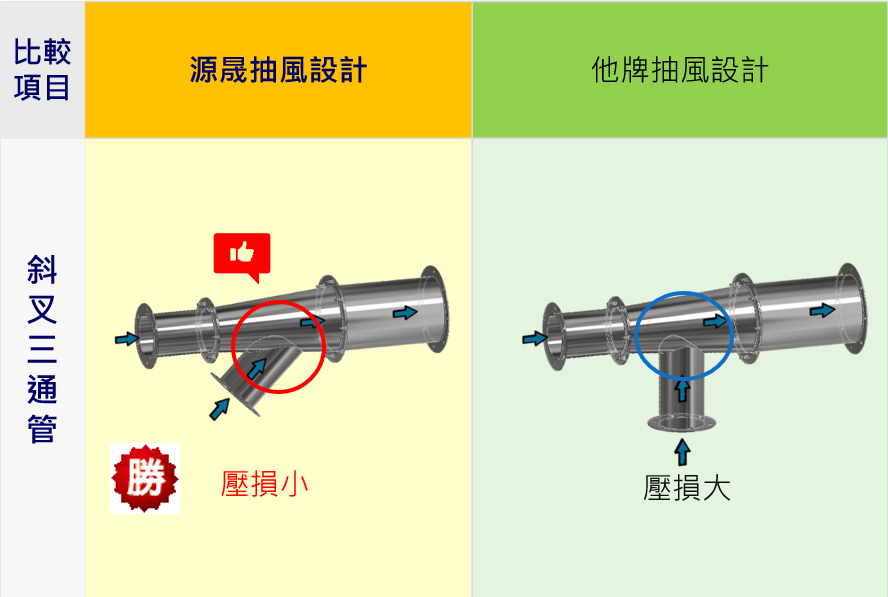

1.風管設計

(1)減少彎頭與風阻，避免噪音與損失

(2)合理選用管徑，控制風速避免積灰

2.抽風機選型

 考慮靜壓、風量、耐腐蝕、防爆（視污染物）

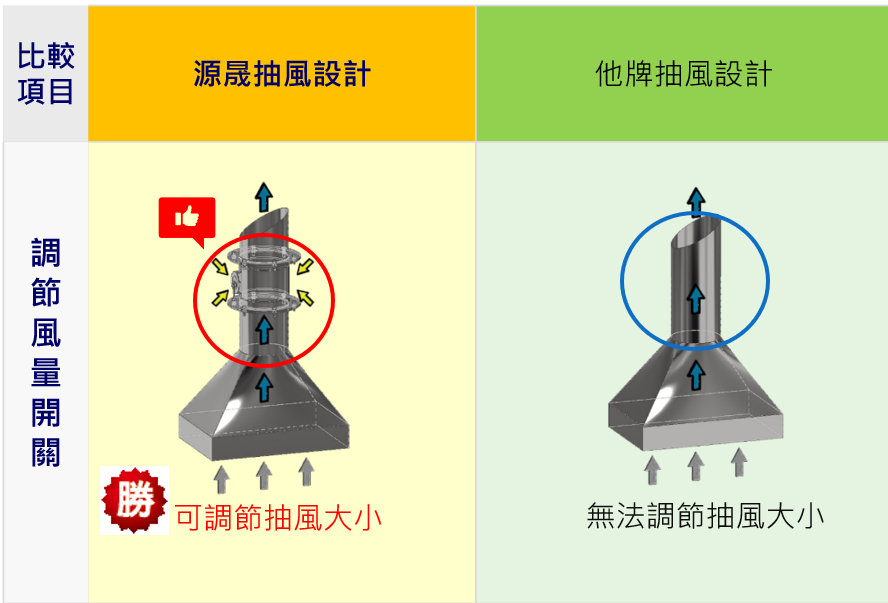

3.集氣罩形式

 垂直罩、水平罩、包覆罩、移動式罩



六、注意事項
(1)滿足 法規與職安衛生要求（如局部排氣需達一定效率）

(2)避免「短路風流」或污染物回流

(3)考慮節能與未來擴充

(4)安裝後需進行測試與平衡調整

(5)維護計畫：定期清理濾網、風管與風機
